电动控制阀

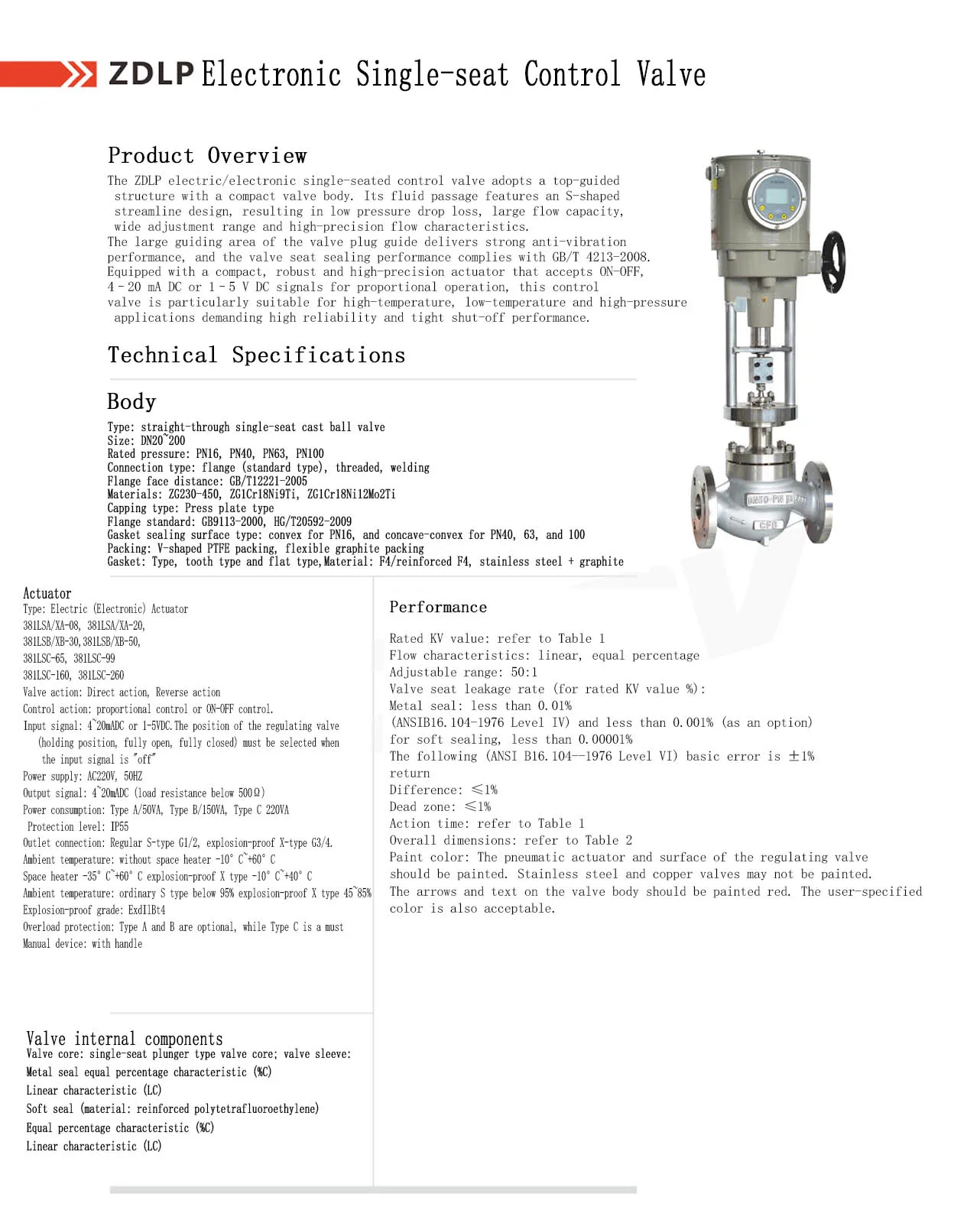

产品概述

电子式单座调节阀 控制阀 是一种直通式 控制阀门 由 电子（智能）电动执行机构驱动. 的阀门。它广泛应用于石油化工、化工、发电、冶金、水处理及暖通空调等行业的自动控制系统中。该阀门接收标准模拟控制信号（4–20 mA 或 0–10 V DC）。电子执行机构内置的微处理器驱动电机，精确地定位阀芯，改变阀芯与阀座之间的流通面积，从而调节流量、压力、温度或液位。.

与传统的电动调节阀相比，电子式版本具有 更高的控制精度（±0.5%）、更快的响应速度、可选的数字通讯接口（HART、RS485、Modbus、Profibus）以及带故障报警的自诊断功能. 。单座设计确保了低泄漏量（ANSI Class IV–VI）和高允许压差。该阀门采用法兰连接，公称通径范围为DN15至DN300，压力等级从PN16至PN160（Class 150–900），阀体材质包括铸铁、碳钢和不锈钢。.

产品结构

电子式单座调节阀 控制阀 主要由 电子（智能）电动执行机构驱动 和 阀体组件.

电子式电动执行机构:

1. 电机组成：可逆伺服电机或步进电机，低惯性，高响应。.

2. 减速箱：精密齿轮或蜗轮蜗杆减速器，传动效率高，回差小。.

3. 位置传感器：非接触式霍尔传感器或高精度电位器，分辨率高，寿命长。.

4. 微处理器控制板：接收外部控制信号，与位置反馈信号进行比较，并采用PID或智能算法驱动电机实现精确定位。.

5. 数字通讯接口（可选）：HART、RS485（Modbus RTU）、Profibus DP等，支持远程参数设置、阀门位置读取和故障诊断。.

6. LCD显示屏（可选）：实时显示阀门位置、设定点、故障代码等。.

7. 手轮机构：用于现场调试和紧急操作的手动操作装置。.

8. 限位开关：电子和机械双重保护。.

9. 接线盒：用于连接电源、控制信号、通讯总线等。.

   ---

阀体组件:

1. 阀体：采用碳钢（WCB）、不锈钢（CF8/CF8M）等材质的铸造或锻造阀体。. 法兰端 符合GB/T 9113、ANSI B16.5、EN 1092-1等标准。流道为直通式。.

2. 阀芯（阀瓣）：单座柱塞式阀芯。密封面可堆焊司太立合金或包覆PTFE/PEEK。阀芯轮廓决定流量特性（线性、等百分比、快开）。.

3. 阀座：与阀芯形成密封副的可拆卸阀座，采用匹配材质制成。.

4. 阀杆：不锈钢阀杆，上端连接执行机构输出轴，下端连接阀芯。.

5. 填料函：内装PTFE或柔性石墨填料，通过压盖压紧以防止外漏。.

6. 阀盖：与阀体连接，容纳填料和阀杆。可选标准型、加长型（用于高/低温工况）或波纹管密封型。.

7. 阀笼（导向套）：可选阀笼，用于导向阀芯并降低噪音。.

结构紧凑；电子执行机构可与上位系统或DCS/PLC进行数字通讯。.

功能

1. 高精度流量调节：微处理器精确控制阀芯位置，实现±0.5%的控制精度和≤0.5%的回差。.

2. 压力/温度/液位控制：与传感器和控制器配合，构成闭环控制系统，自动调节工艺参数。.

3. 高关断性能：单座设计可实现极低泄漏量。软密封可达ANSI VI级（气泡级密封），金属密封可达IV级。.

4. 高允许差压：单座设计可承受比双座阀更高的压降，适用于高压差工况。.

5. 多种流量特性：阀芯可加工为线性、等百分比或快开特性，满足不同控制需求。.

6. 智能通讯与远程监控：通过HART、RS485或其他协议，用户可以远程读取阀门位置、设置参数并接收自诊断报警，便于与DCS/PLC集成。.

7. 自诊断功能：实时监控执行机构状态（如电机温度、行程偏差、堵转），并输出故障报警。.

8. 无需压缩空气：仅需电源和控制信号——非常适合无气源供应场所。.

9. 远程/就地控制：支持远程自动控制、现场手动操作（通过手轮）以及通过通讯总线进行集中监控。.

10. 电源/信号丢失保护（可选）：可选超级电容或备用电池模块，在电源故障时将阀门驱动至预设的安全位置。.

工作条件

1. 适用介质：水、油、气体、蒸汽、化工介质、腐蚀性液体等。.

2. 温度范围：–29°C至+200°C（标准PTFE填料）；–29°C至+400°C（石墨填料）；–196°C至+450°C（波纹管密封+加长阀盖）。.

3. 压力等级：PN16、PN25、PN40、PN63、PN100、PN160（Class 150、300、600、900）。.

4. 公称通径：DN15 – DN300（1/2″ – 12″）。.

5. 电源：AC 220V 或 AC 380V（标准）；DC 24V 可选。.

6. 控制信号：4–20 mA、0–10 V DC或数字通讯（HART、RS485、Profibus等）。.

7. 反馈信号：4–20 mA阀门位置反馈（标准配置），外加数字通讯数据。.

8. 典型应用:

   1. 化工厂的高精度配料系统

   2. 无压缩空气的工厂远程自动化控制

   3. 水处理加药系统中的精确计量

   4. 暖通空调系统中冷/热水的变流量调节

   5. 锅炉自动给水控制

   6. 换热器出口温度控制

   7. 与DCS/PLC直接数字通讯的智能控制站

总结

电子式单座调节阀，凭借其 高精度智能控制、数字通讯与自诊断、单座低泄漏设计以及无需压缩空气, 等优势，是相较于传统电动调节阀的现代工业自动化系统升级解决方案。与普通电动调节阀相比，电子式版本具有更高的控制精度（±0.5%）、更快的响应速度，并能通过HART或RS485与DCS/PLC直接数字通讯，实现远程参数设置、阀门位置监控和故障诊断。.

单座设计确保了严密切断和高允许压差。该阀门采用法兰连接，适用于蒸汽、水、油、化工介质等多种工况。对于要求高控制精度、智能化管理和远程集中监控的管道系统，电子式单座调节阀是理想的选择。.
