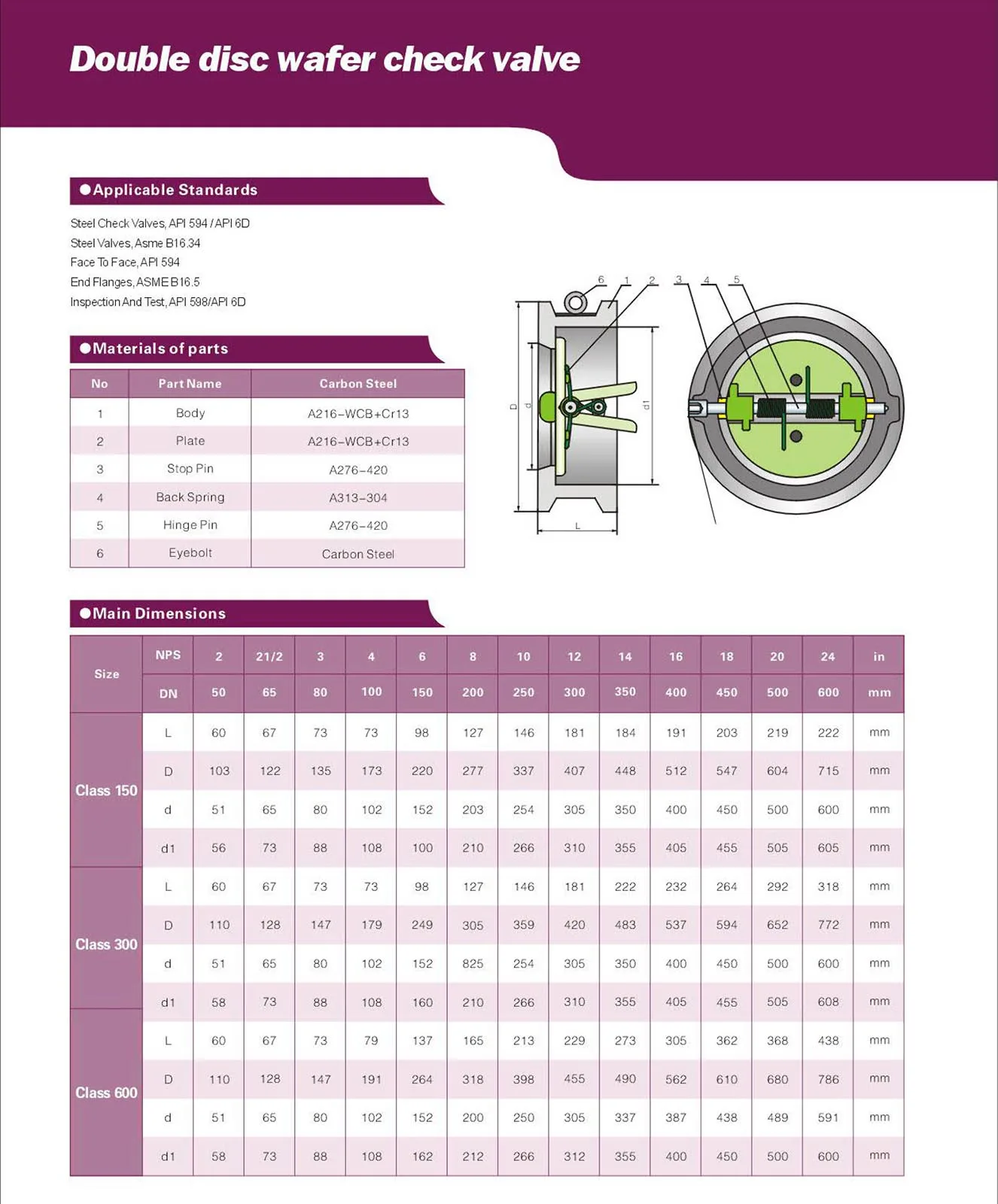

对夹式止回阀

产品概述

双瓣 对夹式止回阀 （也称为双板 对夹式止回阀）是一种超短结构止回阀，采用两个围绕公共中心销轴旋转的半圆形阀瓣。每个阀瓣独立安装并配备扭力弹簧，确保阀瓣在正向流动时开启，并在流动反向或停止时迅速关闭。.

与传统的旋启式或升降式止回阀相比，双瓣式止回阀 对夹式止回阀 具有显著优势，包括极短的结构长度（仅为法兰旋启式止回阀的1/4至1/6）、重量轻、流阻低以及水锤冲击减小。该阀门广泛应用于水处理、石油天然气、化工、发电、消防、暖通空调及工业循环水系统，压力等级从Class 150至Class 1500，公称通径从DN50至DN1200及以上。.

产品结构

双瓣对夹式止回阀主要由以下部件组成：

1. 阀体阀体：精密铸造或锻造，材质为球墨铸铁（QT450-10）、碳钢（WCB）、不锈钢（CF8/CF8M）、双相不锈钢等。采用对夹式设计，密封面上设有环形槽或O型圈槽。结构长度符合ASME B16.10对夹双瓣止回阀标准。.

2. 阀瓣（双瓣）：两个围绕公共中心销轴旋转的半圆形阀瓣。每个阀瓣独立安装。密封面可堆焊司太立合金或包覆橡胶/聚四氟乙烯。.

3. 弹簧：不锈钢（304/316/17-4PH）扭力弹簧——每个阀瓣配备一个——提供快速关闭力，确保在反向压力建立之前阀瓣就位。.

4. 销轴：不锈钢或因科镍合金轴，贯穿阀体中心，支撑两个阀瓣。.

5. 阀座：金属阀座（堆焊）加工于阀体上，或嵌入式软阀座（聚四氟乙烯、聚醚醚酮、丁腈橡胶、三元乙丙橡胶）。.

6. 限位销/止动装置：限制阀瓣最大开启角度（通常为75°–85°），防止过行程。.

阀体上无螺栓穿过；阀门夹紧在两个管道法兰之间，通过法兰垫片或整体式O型圈实现密封。.

功能

1. 防止回流：正向流动推动两个阀瓣开启；反向流动或流动停止时，阀瓣在弹簧力和背压下迅速关闭，阻止回流。.

2. 超短端面长度：极其紧凑（例如，DN300长度约100毫米），节省安装空间并降低管道支架成本。.

3. 低流阻：全开时，两个阀瓣几乎平行于流道，提供低阻力系数，显著节能。.

4. 快速关闭：不锈钢扭力弹簧提供瞬时关闭力，有效降低水锤峰值。.

5. 低开启压力：优化的弹簧刚度，开启压力通常为0.005–0.02兆帕，能耗低。.

6. 独立阀瓣动作：每个阀瓣独立旋转，即使在低流量或不对称流条件下也能保持平衡，减少阀瓣抖动。.

7. 多种密封选项：软密封（零泄漏）或金属密封（耐高温和耐磨）可供选择。.

   ---

工作条件

1. 适用介质适用介质：水、原水、海水、污水、油品、气体、蒸汽、弱酸/碱、化学介质等。.

2. 温度范围工作温度：–29°C至+200°C（软密封）；–29°C至+550°C（金属密封，取决于材料）。.

3. 压力等级压力等级：Class 150, 300, 600, 900, 1500（PN16 – PN260）。.

4. 公称通径公称通径：DN50 – DN1200（2″ – 48″）；更大尺寸可按要求提供。.

5. 安装位置安装位置：水平管道（推荐）；垂直（向上流动）亦可接受。某些设计允许通过特定弹簧配置实现垂直向下流动。.

6. 典型应用:

   1. 市政供水和污水处理泵出口

   2. 工业循环冷却水系统

   3. 消防泵出口

   4. 石化厂泵出口

   5. 暖通空调系统

   6. 电厂冷却水系统

   7. 海水取水系统

总结

双瓣对夹式止回阀，凭借其 超短结构长度、轻量化设计、双弹簧快速关闭以及低流阻, 的突出优势，是大口径及中小口径管道系统中应用最广泛的止回阀类型之一。它适用于水和污水等常温低压工况，并可通过选用金属阀座和合金材料扩展至高温高压服务。与旋启式止回阀相比，双瓣对夹式止回阀长度减少超过70%，重量减轻50%–80%；与升降式止回阀相比，其流阻更低且无安装方向限制（垂直向上流动）。无论是在市政泵站、工业循环水还是消防系统中，双瓣对夹式止回阀都能提供可靠、经济且高效的回流防止保护。对于要求紧凑设计、快速响应和低维护的管道系统，双瓣对夹式止回阀是理想的核心组件。.
