供水系统排气阀：工作原理、选型与全生命周期维护指南

水管道中的空气是对系统效率和管道寿命的潜在威胁。无论是积聚在长距离输水主干管高点处的气囊，还是水泵启停过程中因负压引发的空化现象，未及时排出的截留空气会降低输水能力、诱发水锤，甚至导致管道破裂。排气阀正是为解决此问题而设计的自动排气装置。本文系统分析了排气阀的工作机理、类型划分、安装规范、维护策略及适用行业标准，为供水系统设计、采购和运维专业人员提供实用指导。.

什么是排气阀？

排气阀是一种 流体机械装置 ，可在管道充水、运行和排水过程中自动排出积聚的空气，或向管道内补气以防止真空状态。它通常安装在 管道高点、波峰及坡度转折处 ——即空气自然聚集的位置。.

空气可通过多种途径进入管道：初次充水时管道内原有的空气、因压力变化从水中释放的溶解气体、水泵吸水涡流夹带的空气，以及维护排水后重新充水时进入的空气。若未通过排气阀排出，这些空气会在管道高点形成 气囊 ，减小有效过流断面、增加泵送能耗，严重时还会因水柱分离及随后的重新汇合而引发突发的压力骤升或剧烈水锤。.

根据AWWA（美国自来水厂协会）标准分类，供水系统中常用的排气阀分为三种核心类型： 排气阀、吸气/排气阀和复合式排气阀.

三种排气阀的功能定位与对比

在管道初次充水时，必须高速排出大量空气。否则，压缩气囊产生的背压会使水泵过载并大幅降低充水速度。反之，当管道排水时，及时补气对于防止因大气压差导致的管道压瘪至关重要。这些大流量需求只能由吸气/排气阀满足。然而，吸气/排气阀对缓慢积聚的小气泡响应迟钝，因此运行期间仍需小孔口排气阀进行持续的“微量排气”。
现代水管道高点大多采用“

效果： 复合式排气阀 ，单个设备同时实现充水排气、运行微量排气和真空补气三项功能。, 工作原理：浮球-杠杆机构如何实现自动排气.

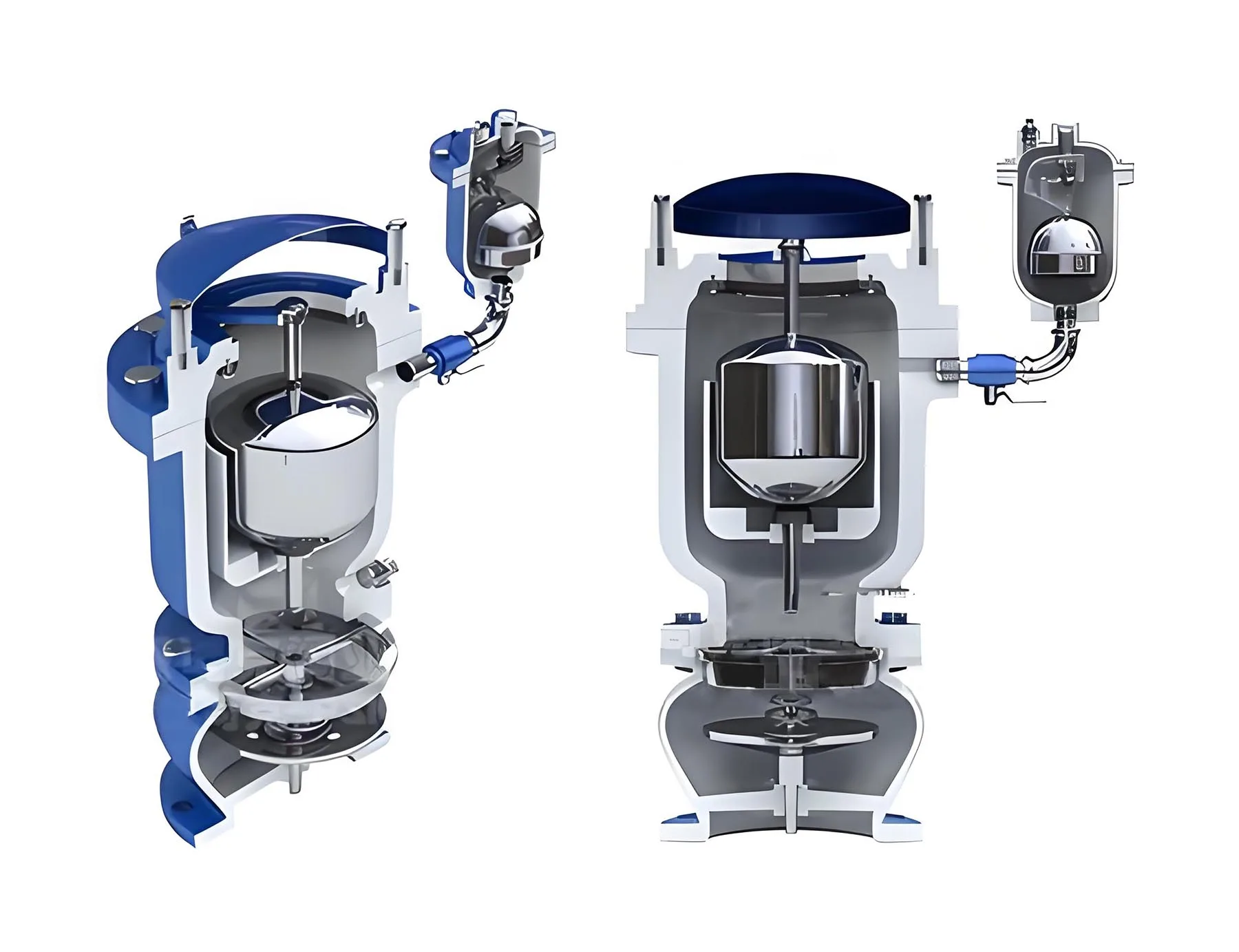

排气阀的核心是一套自动

浮球-杠杆-孔口 机构： 空气积聚阶段：

1. 积聚在管道高点的空气上升进入阀腔，推动阀腔内水面下降。 浮球下降 → 孔口开启：.

2. 随着阀腔内空气量增加、水位下降，浮球在重力作用下随水位下降，驱动杠杆连杆机构打开顶部孔口。 排气过程：.

3. 积聚的空气在管道运行压力驱动下，通过开启的孔口排向大气。 水到达 → 关闭：.

4. 当空气完全排出、阀腔重新充满水后，浮球在浮力作用下被推回原位，杠杆关闭孔口以防止水泄漏。 该过程.

全自动 ，无需电气控制或人工干预。阀门的启闭取决于阀腔内是否存在气体，而非管道流量或外部信号。, 安装位置与间距指南.

排气阀的效果直接取决于其安装位置。安装原则是

将其置于空气会积聚之处 安装位置:

推荐安装附件：

1. 安装一个 隔离球阀 在排气阀与主管之间的连接管上，以便在不中断主管运行的情况下进行在线维护隔离。.

2. 足够的 通风间隙 必须保持在阀体上方；排气口不得被堵塞或淹没在积水中。.

3. 对于污水工况或可能产生污染气体的场合，排气口必须连接至通向安全位置的排气管。.

4. 当安装在室外地下阀门井内时，确保排气口高于任何可能的洪水水位。.

关键选型参数

正确选型需要匹配以下设计参数：

行业标准与合规性

供水系统排气阀的设计、制造和测试主要遵循两大标准体系：

1. AWWA C512： 涵盖用于水和污水系统的排气阀、气阀/真空阀和复合式排气阀，尺寸范围从1/2英寸到20英寸。该标准规定阀体和阀盖可采用灰铸铁、球墨铸铁、碳钢或不锈钢制造。.

2. BS EN 1074-4： 欧洲供水阀门标准系列中关于排气阀的专用章节，在国际项目中被广泛接受。.

要求供应商提供 型式试验报告 与 出厂验收记录 符合这些标准是确保阀门性能的基本要求。.

常见运行故障及修复措施

即使设计和安装正确，排气阀在长期运行中也可能遇到以下典型问题：

推荐例行维护周期：

1. 管道关键节点处的排气阀应进行功能检查 每6个月一次.

2. 每当主管在停运排水检修后重新启动时，应监测高点排气阀的排气动作是否正常。.

3. 对于铁、锰含量较高的原水管道，应缩短检查和清洁周期，以防止水垢堵塞孔口。.

排气阀与其他管道阀门的功能界限

排气阀是一种 专用的自动排气装置. 。其功能不得与普通截止阀混淆：

1. 球阀/闸阀 只能通过手动或执行机构开启或关闭；不具备自动识别气水界面并选择性排放气体的能力。.

2. “排气阀” 在中文术语中有时泛指所有排放空气的阀门，但严格来说，排气阀用于带压微量排气，而进排气阀用于充水和排水过程中的大量空气处理。两者功能互补，不可互换。.

3. 排水阀 安装于管道低点用于排放积水；空气阀安装于高点用于排放积聚空气——两者的安装位置和工作介质存在根本区别。.

总结：

排气阀是供水系统真正的“呼吸器官”。设计良好的空气阀系统可在充水启动、正常运行及检修排水三个阶段为管道提供持续的气体管理，防止三种主要管道失效模式：气囊积聚、水锤冲击和真空变形。正确选型、合理安装与日常维护三者缺一不可。建议在项目早期即纳入空气阀的水力计算校核，而非等到气囊问题显现后才处理，届时管道系统可能已遭受不可逆的损坏。.
