刀型闸阀

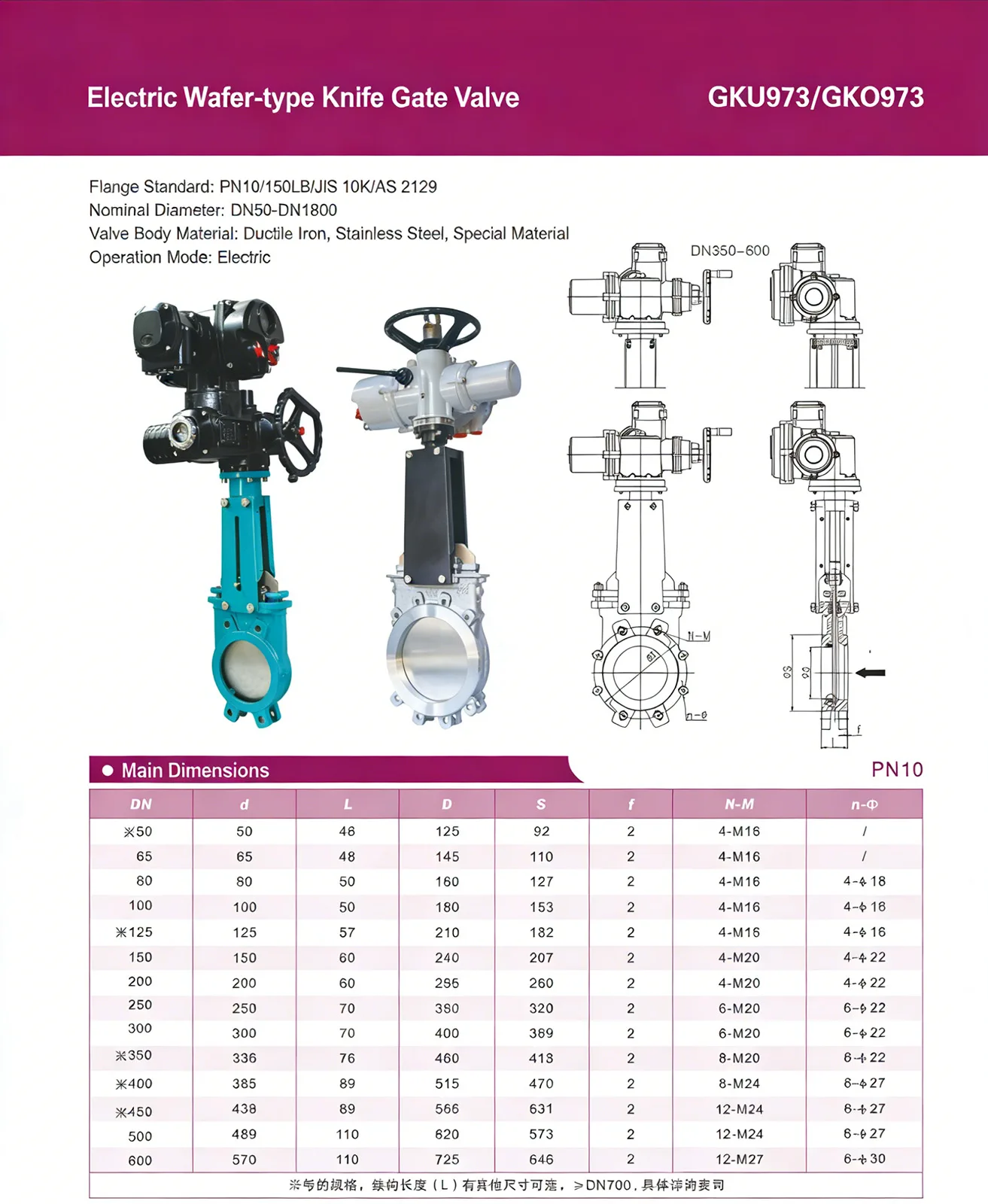

产品概述

电动刀闸阀是由电动执行机构驱动的刀式闸阀，其设计目的 仅适用于开关（开启/关闭）操作 – 并非用于流量调节。它广泛应用于造纸、污水处理、采矿、化工及发电行业的自动化管道系统中，用于介质的远程切断。在关闭过程中，锋利的刀形闸板能够切断悬挂的纤维、纸张、塑料条等物料，防止堵塞。.

阀体流道无凹槽，具有自清洁功能。可提供双向密封选项，适用于需要从任一方向承受压力的工况。该阀门采用法兰连接，公称通径范围为DN50至DN1200，压力等级为PN10/PN16（Class 150），阀体材质包括铸铁、碳钢和不锈钢。电动执行机构配备手轮、限位开关，并可选配防爆功能。.

产品结构

电动刀闸阀主要由以下部分组成： 电动执行机构（开关型） 和 刀闸阀阀体组件.

电动执行机构（开关型）:

1. 电机：提供驱动力的可逆电机。.

2. 减速箱：输出高扭矩的齿轮或蜗轮蜗杆减速器。.

3. 行程限位开关：可调节的开关，用于控制全开和全关位置。.

4. 扭矩限位开关：过载保护，当闸板卡阻时防止阀门损坏。.

5. 手轮机构：用于现场调试和紧急操作的手动操作装置。.

6. 接线盒：用于连接电源、开关控制信号及反馈信号。.

7. 可选附件：防爆执行机构、干触点限位开关、总线通讯（Modbus、Profibus）等。.

   ---



   ---

刀闸阀阀体组件:

1. 阀体阀体：铸造或焊接结构，材质为灰铸铁、球墨铸铁、碳钢（WCB）、不锈钢（CF8/CF8M）等。法兰端符合GB/T 9113、ANSI B16.5、EN 1092-1等标准。全通径流道，无死角，防止物料积聚。.

2. 闸板阀板：不锈钢（304、316、310S）刀形闸板，带有锋利边缘，可切断纤维和颗粒。阀板表面可堆焊司太立合金或镀铬，以提高耐磨性。.

3. 阀座：可选用单向或双向密封。阀座材质包括橡胶（EPDM、NBR、FKM）、PTFE、金属（司太立合金堆焊）或陶瓷。.

4. 阀杆：不锈钢梯形螺纹阀杆，底部连接闸板，顶部连接电动执行机构输出轴。.

5. 填料函：内装PTFE或柔性石墨填料，通过压盖压紧以防止外漏。.

6. ：连接阀体与执行机构（通常直接安装在阀体顶部）。：连接阀体与电动执行机构。.

结构紧凑；电动控制可实现远程开关操作。.

功能

1. 远程电动开关控制：接收来自DCS或PLC的开关信号（AC 220V、DC 24V等），自动开启或关闭阀门，实现无人值守操作。.

2. 刃口切割功能切断功能：阀板的锋利边缘在关闭过程中切断悬挂的纤维、纸张、塑料条、破布等物料，防止堵塞。.

3. 自清洁流道双向密封（可选）.

4. ：采用双向浮动阀座或双面密封设计，使阀门可承受来自任一方向的介质压力。：采用双向浮动阀座或双面密封设计，使阀门能够承受来自任一方向的介质压力，满足流向反转或双向压力要求。.

5. 全通径低流阻：污水、污泥、泥浆、煤浆、纸浆、淤泥、纤维悬浮液、含颗粒液体（非危险性、非挥发性）。.

6. 过载保护：电动执行机构配备扭矩限位开关，当闸板卡阻时切断电机电源，保护阀门和执行机构。.

7. 手动紧急操作：执行机构上的手轮可在断电或执行机构故障时进行手动操作。.

8. 阀门位置反馈：提供干触点限位开关信号（全开/全关），供上位系统监控。.

工作条件

1. 适用介质适用介质：纸浆、污水、污泥、矿浆、煤浆、粉末、纤维悬浮液、含颗粒液体、腐蚀性液体等。.

2. 温度范围：建议阀杆垂直向上安装（因无阀盖，不可倒装）。.

3. 压力等级：PN10, PN16（Class 150）；可根据要求提供更高压力等级。.

4. 公称通径公称通径：DN50 – DN1200（2″ – 48″）；更大尺寸可按要求提供。.

5. 电源：AC 220V、AC 380V（标准）；DC 24V可选。.

6. 控制信号：开关型（AC 220V 或 DC 24V）。.

7. 反馈信号：限位开关触点信号（开/关）。.

8. 典型应用:

   1. 造纸厂纸浆管路的自动切断

   2. 污水处理厂污泥及污水自动排放

   3. 矿山尾矿输送的自动控制

   4. 食品工业的果浆和酱料管线

   5. 化纤及聚合物浆料的自动配料

   6. 食品工业果浆及酱料灌装线

   7. 钢厂自动除尘排灰

总结

电动刀闸阀（开关型）凭借其 远程电动开关控制、刀形闸板切断功能、自清洁流道以及可选的双向密封等优势, ，是用于处理含固体颗粒、纤维或浆料介质的自动化管道系统的理想切断阀。该阀门仅设计用于全开或全关操作 – 不适用于流量调节.

与手动刀闸阀相比，电动型可实现远程控制和集中管理，减少人工干预。与普通电动闸阀相比，刀形闸板能有效切断纤维和颗粒，防止堵塞。采用法兰连接、全通径流道以及可选防爆执行机构，适用于恶劣环境和危险区域。对于需要自动开关控制且处理含固体、纤维或浆料介质的管道系统，电动刀闸阀是一种高效可靠的解决方案。.
