Three-way ball valve

Product Overview

Dies Hartdichtende 3-Wege-Kugelhahn ist ein industrietaugliches Mehrwegeventil Regelventil für anspruchsvolle Arbeitsbedingungen, mit metallischer Hartdichtung als Kern und T/L-Anschluss-3-Wege-Strömungskanal als Hauptfunktion. Im Gegensatz zu gewöhnlichen Weichdichtungskugelhähnen verwendet er ein metallisches Hartdichtungspaar als Kern, das sich perfekt an hohe Temperaturen, hohen Druck, Partikelerosion, starken Verschleiß und andere Arbeitsbedingungen anpassen kann, die Weichdichtungen nicht bewältigen können. Durch eine 90°-Drehung der Kugel realisiert er präzise die Mediumsumlenkung, -verteilung, -zusammenführung und -mischung in Rohrleitungen. Ein Ventil kann die Kombination mehrerer Zweiwegeventile ersetzen und vereinfacht so die Anordnung industrieller Rohrleitungen erheblich.

Erhältlich in allen Größen DN15–DN400 (NPS 1/2″–16″), Er entspricht strikt globalen Industrieventilnormen wie GB/T 12237, ASME B16.34, API 6D und API 607. Die gesamte Serie ist serienmäßig mit GB/ANSI-Flanschverbindungen ausgestattet. Weit verbreitet in anspruchsvollen Industrieszenarien wie der Petrochemie, Kraftwerken, Kohlechemie, Metallurgie, Hochtemperaturdampfsystemen und dem Transport partikelbeladener Medien.

Hauptmerkmale

1. Kern-Metallhartdichtungssystem, Hochtemperatur- & Erosionsbeständigkeit, Null-Leckage

   Das Produkt konzentriert sich vollständig auf das Kerndesign der Hartdichtung, Verwendet ein doppeltes metallisches Hartdichtungspaar aus Kugel und Ventilsitz, optimiert für anspruchsvolle Arbeitsbedingungen:

   1. Die Dichtfläche wird mittels Plasmaspritzschweißung/ Auftragsschweißung aus Stellit-Hartlegierung, Wolframkarbid, gefertigt, mit einer Oberflächenhärte von HRC40-65, verschleißfest, erosionsbeständig, fresssicher und hochtemperaturalterungsbeständig. Die Lebensdauer ist 5-10 mal höher als bei gewöhnlichen Weichdichtungskugelhähnen, perfekt geeignet für starke Verschleiß- und Korrosionsbedingungen wie Medien mit Feststoffpartikeln, Staub, Schlämmen, Hochtemperaturdampf, Wärmeträgeröl;


      ---

   2. Kugel und Ventilsitz werden durch hochpräzises Schleifen aufeinander abgestimmt, der Passungsgrad der Dichtfläche beträgt ≥98%, die Dichtheitsklasse erreicht ANSI B16.104 Class V-VI bidirektionale Null-Leckage, wodurch interne Leckagen und Querströmungsprobleme beseitigt werden;


      ---

   3. Verwendet ein selbstspannendes Dichtungsdesign mit elastischem Metallventilsitz: Je höher der Mediumsdruck, desto dichter die Abdichtung, geeignet für Hochdruck-Arbeitsbedingungen. Gleichzeitig kann es unter Hochtemperaturbedingungen thermische Ausdehnung und Kontraktion automatisch kompensieren und so Blockieren bei hohen Temperaturen sowie Dichtungsversagen vermeiden.

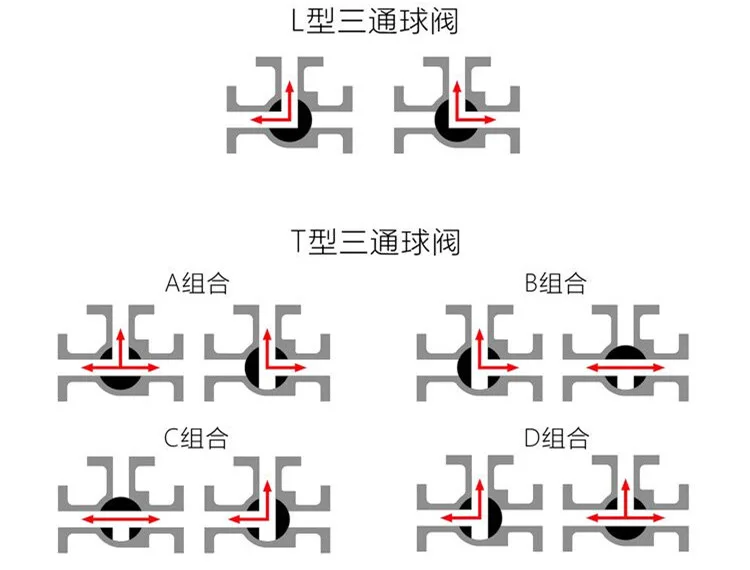

2. T/L-Anschluss-Doppelkanaloptionen, Multifunktionalität für alle Arbeitsbedingungen

   Der Kern bietet integrierte T-/L-Kugelkanaloptionen; die Innenwand des Strömungskanals ist spiegelpoliert mit abgerundeten, sanften Übergängen, geringem Strömungswiderstand und keinen Totwinkeln für Mediumsrückstände, perfekt abgestimmt auf die Anforderungen verschiedener industrieller Arbeitsbedingungen:

   1. T-Anschluss-StrömungskanalRealisiert eine Aufteilung von einem Eingang auf zwei Ausgänge, Zusammenführung von zwei Eingängen auf einen Ausgang, Dreiwege-Vollstrommischung, geeignet für Mehrkanal-Medienverteilung, -mischung und synchrone Übertragungsszenarien;


      ---

   2. L-Anschluss-StrömungskanalRealisiert bidirektionale Mediumsumlenkung und Kreuzumschaltung, geeignet für Szenarien der Rohrleitungsströmungsumkehr und Medienabsperrung; Serienmäßig ausgestattet mit einer viersitzigen Hartdichtungsstruktur mit ausgewogener Kraft, die sowohl in Vorwärts- als auch Rückwärtsrichtung zuverlässige Abdichtung ermöglicht und auch unter wechselnden Hochdruck- und Hochtemperaturbedingungen stabile Dichtleistung beibehält.


3. Vollbohrungs-Pendelstützenaufbau, stabiler Betrieb unter Hochdruck & Hochtemperatur

   Der gesamte Bereich von DN15 bis DN400 verwendet einheitlich zapfengelagerter Doppelstützstruktur, Die Kugel ist mit hochpräzisen festen Stützwellen auf der Ober- und Unterseite ausgestattet; es gibt keinen radialen Versatz und keine Verformung der Kugel durch Druck unter Hochdruck- und Hochtemperaturbedingungen, was ein konstantes und stabiles Öffnungs- und Schließdrehmoment gewährleistet. Es löst vollständig die branchenüblichen Probleme des plötzlichen Drehmomentanstiegs und ungleichmäßigen Verschleißes der Dichtfläche bei schwimmenden Kugelstrukturen unter hohem Druck und ermöglicht auch unter DN400-Großdurchmesser- und Class900-Hochdruckbedingungen ein reibungsloses Öffnen und Schließen ohne Blockieren.

   ---

4. Standard-Industrieflanschverbindung, zuverlässige Druckbeständigkeit & einfache Installation

   Die gesamte Serie verwendet ausschließlich das GB/ANSI-Flanschverbindungsdesign. Flanschabmessungen, Dichtfläche und Bolzenlochabstand entsprechen zu 100% den GB/T 9113 und ASME B16.5 Industrieflanschnormen, mit standardmäßiger RF-Erhabenheitsdichtfläche, RTJ-Ringnutdichtfläche als Standard für Hochdruckbedingungen. Sie kann direkt und nahtlos mit in- und ausländischen Industrierohrleitungen gleicher Norm verbunden werden, ohne Anpassungen oder Umbauten. Die Flanschdichtung in Kombination mit metallischer Spiraldichtung / flexiblem Graphitdichtung bleibt auch unter wechselnden Hochdrucklasten sowie Kälte-Wärme-Zyklen ohne Außenleckage und Lockerung, mit sicherem und stabilem Langzeitbetrieb und bequemer Demontage und Wartung.

   ---

5. Vollständige Serie Materialoptionen & mehrfache Sicherheitsstrukturen, industrietauglich stabil & langlebig

   Alle drucktragenden Kernteile bieten eine vollständige Palette industrieller Materialoptionen: WCB-Kohlenstoffstahl, CF8(304), CF8M(316) Edelstahl, A105/F304/F316 Schmiedestahl, WC6/WC9 Cr-Mo-Stahl (speziell für Hochtemperaturbedingungen), geeignet für verschiedene Hochtemperatur-, Hochdruck- und korrosive Medienbedingungen.

   Die gesamte Serie ist serienmäßig mit industrietauglichem Sicherheitsschutz ausgestattet: antistatische Struktur, unten montierte T-förmige herausblasssichere Spindel, API 607-feuerfeste Struktur, Notfettinjektionsstruktur für den Ventilsitz, die potenzielle Sicherheitsrisiken wie elektrostatische Explosion, Herausschleudern der Spindel und Medienleckage vollständig beseitigt. Sie kann mit manuellen Griffen, Schneckengetrieben, pneumatischen und elektrischen Antrieben ausgestattet werden, was eine einfache ferngesteuerte automatische Steuerung und Anpassung an verschiedene industrielle automatische Steuerungssysteme ermöglicht.

   ---
